GP底部单缸圆锥破碎机

GP底部单缸圆锥破碎机

进料粒度:≤560mm
处理能力:22-1130t/h
适合物料:河卵石、花岗岩、玄武岩、石灰石、辉绿岩、白云石、铁矿等
应用范围:用于冶金、建筑、水电、交通、化工、建材工业、化学等行业。

GP底部单缸圆锥破碎机不仅可靠性高,而且破碎效率高、运行成本低,适合破碎坚硬、中等硬度以上的各种物料。多种可选择的腔型,破碎效率高,生产成本低…

底部单缸圆锥破碎机简介:

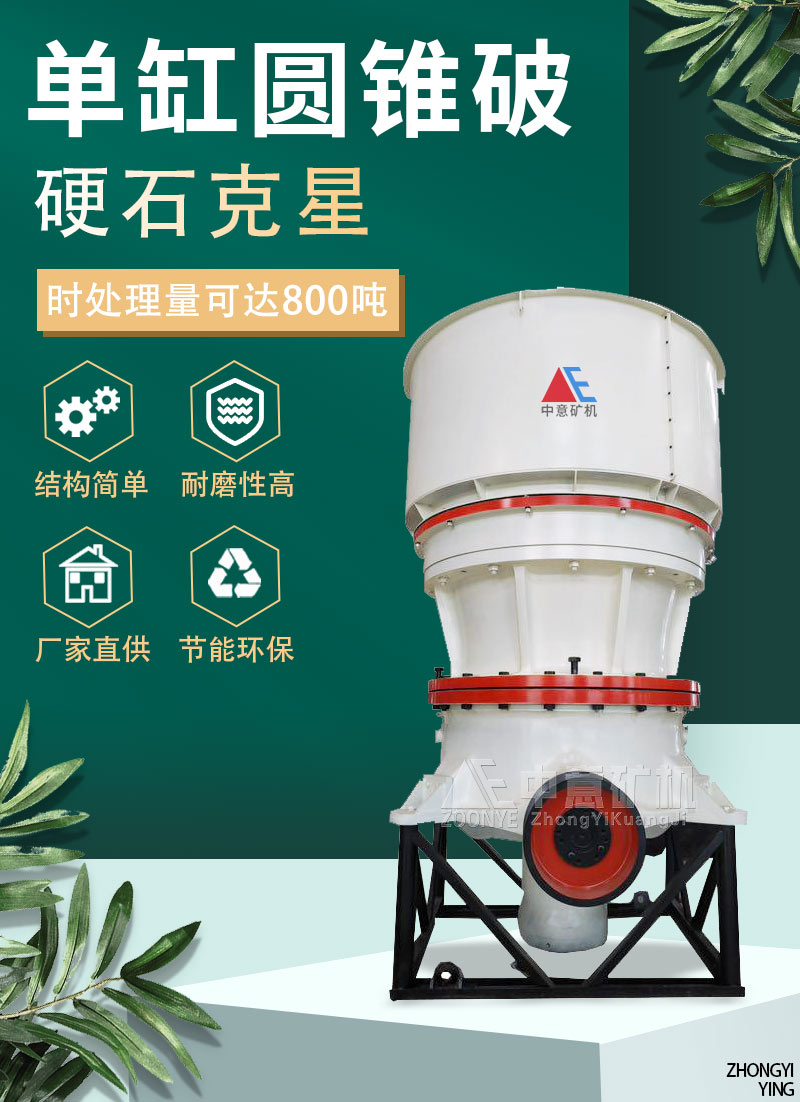

底部单缸圆锥破碎机

硬石克星-底部单缸圆锥破碎机

        单缸液压圆锥破碎机不仅可靠性高,而且破碎效率高、运行成本低,适合破碎坚硬、中等硬度以上的各种物料。多种可选择的腔型,破碎效率高,生产成本低,调整维修方便,产品粒型呈立方形,可以广泛地应用于中碎,细碎及超细碎作业当中。

底部单缸圆锥破碎机可处理物料

底部单缸圆锥破碎机可处理百余种高硬度石头

底部单缸圆锥破碎机特点:

        1、机器主轴上下两端均有支撑,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。

        2、在将破碎冲程、破碎速度以及破碎腔形状的组合设计,产量相比老式圆锥破高35-60%;

        3、采用特有的破碎腔形状以及层压破碎原理,成品中立方体高,针片状石子减少,粒级更为均匀;

        4、结构简单而紧凑,性能稳定,不易故障,维修方便快捷。

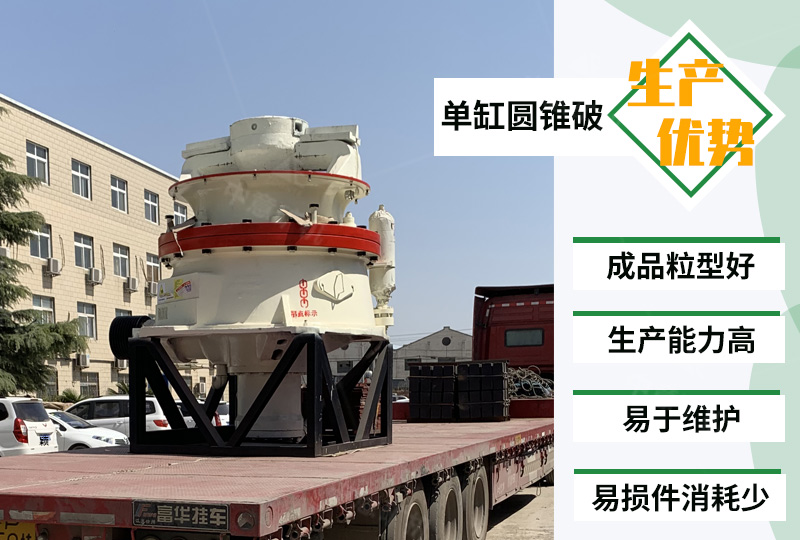

单缸圆锥破优势

单缸圆锥破优势:生产能力高、成品粒型较好

底部单缸圆锥破碎机工作原理:

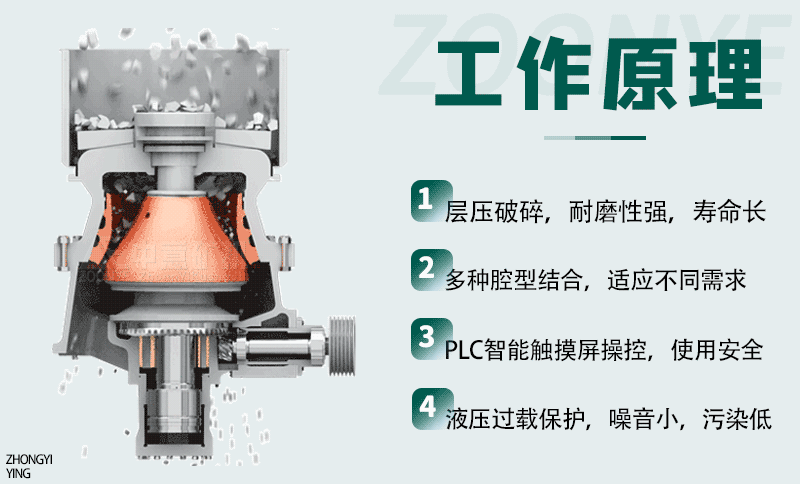

单缸圆锥破工作原理

单缸圆锥破采用过铁保护装置,易损件消耗少

        单缸液压圆锥破碎机在工作时电动机的旋转带动皮带轮、传动轴和圆锥部在偏心套的迫动下作旋摆运动,从而使破碎壁时而靠近又时而离开固装在上架体上的轧白壁表面,使矿石在破碎腔内不断受到冲击被破碎,破碎的物料从下部排出。从操作面板就能准确设定和调整排料口大小,也可以从操作面板通过几个按钮即能自动完成磨损件的磨损量补偿。由于采用了单缸的机械结构,整个机型十分紧凑,大量减少了油管油路和外挂调节结构。

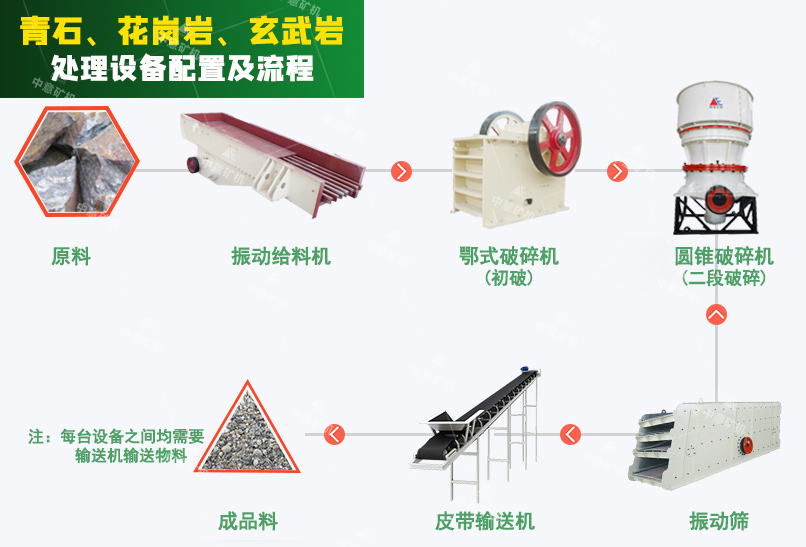

玄武岩破碎设备配置

青石、花岗岩、玄武岩破碎设备配置及流程图

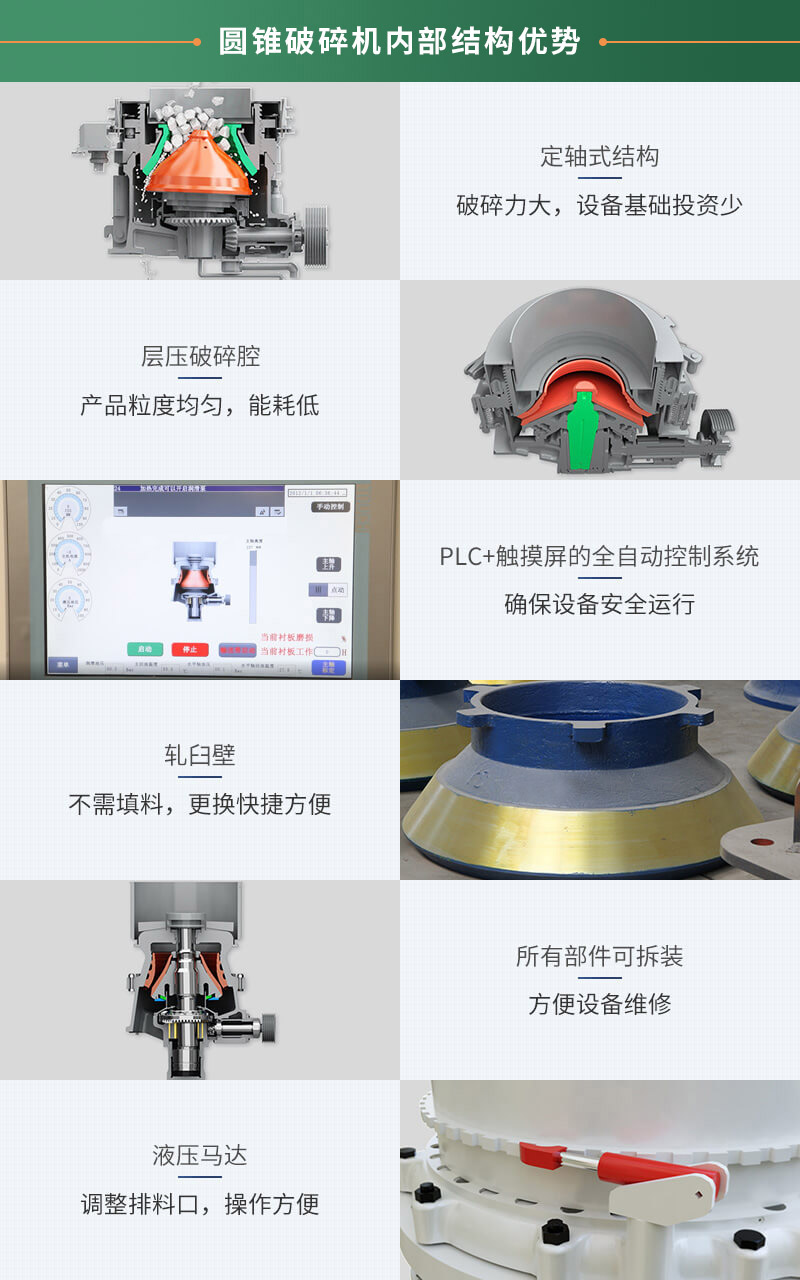

单缸圆锥破内部结构

单缸圆锥破内部结构细节图

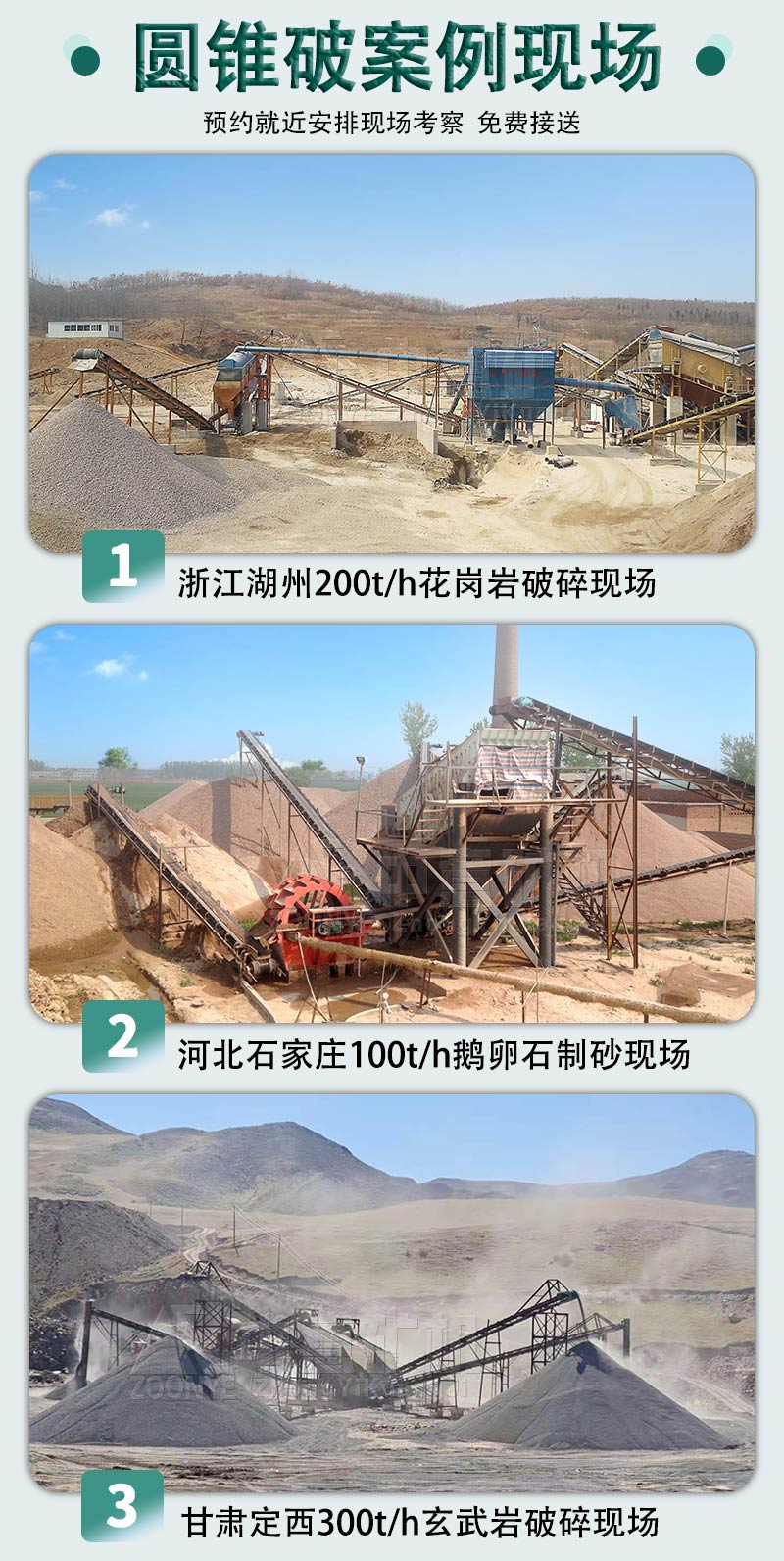

单缸圆锥破碎机案例

单缸圆锥破案例现场

底部单缸圆锥破碎机技术参数:

型号腔型冲程(mm)排料口调整范围(mm)处理能力(t/h)电机功率(kw)

给料口尺寸(mm)

外形尺寸(mm)

GP100中碎S1620-4580-17575-90200-2501300×1400×2328
2025-45120-215
2530-40185-230
中细碎168-2540-9575-9040-1501300×1400×2038
208-2050-105
2510-2055-120
GP200中碎S1825-50110-260110-160250-3301735×1448×2461
2530-45170-280
3235-45230-350
中细碎188-3560-200110-16040-2101735×1448×2154
2510-3090-210
3215-25140-220
4020-25200-240
GP300中碎S1825-50170-295132-250280-3801860×1700×2546
2530-50220-350
3235-45360-440
4040-45160-530
中细碎258-35100-260200-25040-2601860×1700×2181
3210-35110-330
4010-30150-355
GP500S中碎S1845-75300-550200-355380-5002300×2108×3227
2550-75500-800
3250-70650-950
4060-65900-1050
GP550中细碎2510-40140-370250-35550-3002300×2113×2771
3215-40230-450
4015-35290-510

注:如果在手机上浏览,请向左右滑动
